CWT200-RPS
综合信号模拟器/录放仪

CWT100/200 平台是功能强大的综合信号模拟器/录制回放仪表，它具备超大带宽的信号仿真，具有多通道信号的录制回放能力，单机总带宽达到 200M,同时可录制频率在100MHz-6GHz 任意信号作为回放源. 也可以通过 Changesel 软件平台仿真出多种信号，如 AWGN/DFS;

详细信息产品手册

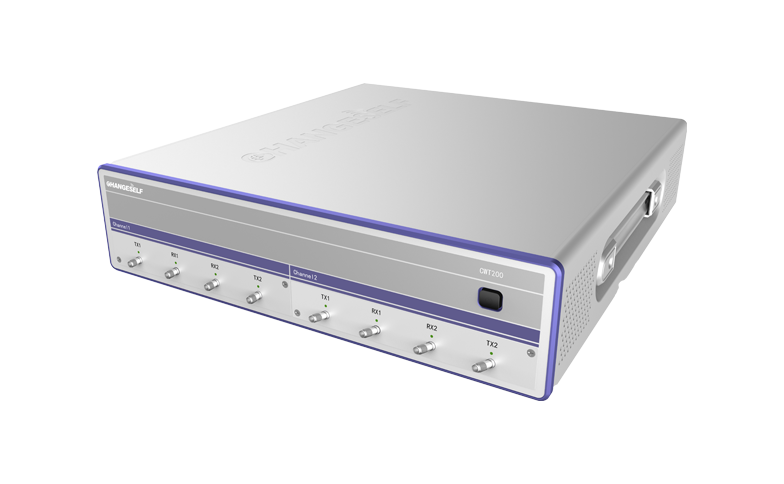

产品优势

直观的软件交互界面,专为测试复杂网络场景的应用开发团队量身定制、自由进行配置以及各种参数修改,以方便在实验室进行各种问题的复现与解决。
CWT-100/200RPS是高度模块化平台,在100M~6GHz频率范围内支持2个独立的100M带宽或1个200M带宽的录制,内置
6TB存储空间,支持长时间录制,完全覆盖蜂窝/WiFi/蓝牙/GNSS等高低频段的所有信号录放；
具有高度的还原度和一致性,提高测试效率,同时依靠CWT平台的通用数据回放软件,可以实现异地数据采集后,即刻在本地回放,构建完整的高效的测试解决方案


关键特性

配置文件播放
自动支持RAID阵列；
12.5/25/50/100m带宽;
同步和异步回放不同的文件；
硬盘容量：标准6TB内置硬盘；
可用于常规自动化测试的脚本;
工作频率范围：100M~6GHz;
带宽位量化深度：(2,4,8,16位)；
高度集成,无需PC或外部驱动；
回波射频增益控制步长：0.5dB;
回放通道增益设置范围：0~90dB;
支持WebSocket命令控制回放操作；
每个记录频带可独立配置带宽和量化位数；
支持多达2个射频模块,支持2个独立带宽
控制方式：有线/无线(WIFI),Web/API控制；
选择单频段或多频段记录数据,进行同步回放；
选择录制数据的百分比作为回放起点,可在文件的任意起始点播放；

系统构成和指标

参数
TX1	Output port, SMA(F), 6 ports 1, 2, 3, 4, 5 and CombinedTX1
TX2	Output port, SMA(F), 6 ports for 1,2, 3, 4, 5 and CombinedTX2
TX1/RX1	Combined Output/Input port, SMA(F), 6 ports for 1,2, 3, 4, 5 and CombinedTX1/RX1
TX2/RX2	Combined Output/Input port, SMA(F), 6 ports for 1,2, 3, 4, 5 and CombinedTX2/RX2
Band width	12.5/25/50/100M/200M
Deep bits	2/4/8/16btis
Internal storage	6T
Record Gain Adjust	0~90dB
Playback Gain Adjust	0~90dB
